22寸触摸屏调度体系

 触摸屏调度通信体系体系规格：22寸宽屏，单页128键，翻页体例最大至1024键（标配512键）

    调度主机容量：32端口起最大单机1536模仿端口

一、22寸触摸屏调度体系应用标准

◆ 按照国家电信联盟（ITU-T）的规范和标准

◆ 吻合国际电报电话委员会（CCITT）G.712、G.732号建议书

◆ 吻合国家YD/344-90《主动用户交换机进网要求》

◆ GB/T5443-1985《电话主动交换网铃流和旌旗灯号音技术指标测试方法》

◆ GB/T5444-1985《电话主动交换网用户旌旗灯号技术指标测试方法》

◆ GB/T14381-1993《程控数字用户主动电话交换机通用技术条件》

◆ 吻合《煤矿安全生产操作规程》的有关规定

◆ 吻合GB 3836-2010 MT 209-1990 Q/AKB2 030-2013 按煤矿安全有关规定

◆ 吻合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》

◆ 吻合GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”珍爱的设备》

◆ 通过安标国家矿用产品安全标志中间安全检测，安标证号：MAB:130867 MAB:130868

二、22寸宽屏触摸屏调度体系体系概述

      申瓯触摸屏数字程控调度机是申瓯在多年的数字程控调度交换机研发生产经验的基础上，遵照国际电信联盟（ITU-T）G.712、G.732号建议书的技术指标，是新一代全数字程控调度体系(煤安认证型 号:KTJ126,KTJ127型)，具有吻合《煤矿安全生产操作规程》的有关规定GB 3836-2010,MT 209-1990,Q/AKB2 030-2013，GB3836.1-2010，GB3836.4-2010标准和要求，在综合浩繁调度机好处的基础上，采用国际电报电话咨询委会（CCITT）G.712、G713号建议书等标准开发生产，不仅具有生产数字程控调度机的雄厚调度功能，还具有十分壮大的数字程控交换机所有的管理与办公功能；既能适应数字通讯环境，又能适应任何模仿通讯环境；该机型通过安标国家矿用产品安全标志中间的安全检测，取得安标证号：MAB:13086；又通过了国家安全生产矿用通信监控设备检测检验中间定型检验（2010）,吻合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”珍爱的设备》，取得了《防爆合格证》，证号CCCMT13.0359等；体系具稀有字式语音双向无壅塞通讯，一键到位,组呼、全呼、选呼、强拆、强插、监听，紧呼（紧急呼叫具有声灯闪告警），调度台中文名称表现及位置，主动录音功能（可保荐1年以上）,通话历史记录查询等调度通讯体系行业基本功能！,还可以选配与无线通讯体系（WIFI本安手机）对接组网，电话扩音广播，2B+D数字话机,内外线多方电话会议，触摸屏软调度、IP-PBX电话数据图象三合一多媒体调度交换机,CTI调度呼叫中间,一键外呼直拨电话、集团彩铃、留言及内置最先辈的录音体系(全国首创内置录音不必要工控机)等功能；体系设计既立足国情，又在技术创新上独具上风，是石油、化工、数字矿山、冶炼、交通、电力、军事、公安、部队、煤矿等专网和大中型企事单位理想的新型指挥调度设备。具有生产调度体系网与公话网两网合一功能并能自力分开等，它不仅实现通俗电话的呼叫功能，而且能在其上完成指挥生产、和谐工作、应急指挥等功能；在生产调度与公网交换机不同的应用面，形成其在通讯网中不可替换的特别地位，同时也形成了调度机特别的功能要求。

     该机采用体系硬件采用Winbond 微处理器及美国国家半导体公司、加拿大敏迪公司的超大规模通讯专用集成电路，并采用CPLD\FPGA等可编程器件，整机技术先辈、集成度高以及具有高速处理数据的能力。具有最优性能价格比，高天真性、扩容方便，完美的管理系统、运行安全可靠，故障率极低，寿命长（15-20年），高速运行等特点。已相继在全国各地开通重庆，贵州，四川，云南，广西，甘肃，内蒙古，新疆，山西，河南，江西宜春，黑龙江，福建，湖南，湖北，陕西等煤矿行业成功应用并通过当地安监验收，用户反映优秀，精良性能博得用户相信和迎接！

二、调度通讯联络体系组成

◆ 调度通讯联络体系主机：调度主机具有所稀有字程控交换机功能,实现所有呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一，以充分行使资源。(本体系容量从32端口,48端口,64端口,96端口,128端口,256端口，304端口，500端口，.....直到大型煤矿单机最大1536端口等选择调度分机)

◆ 先辈数字调度录音体系：调度主机体系具有内置嵌入先辈的在线数字录音板SVR（内置硬盘），可对整个属于数字调度机体系任何调度总机或分机进行悉数录音（目前在国内调度机首创，内置式数字录音体系无必要电脑开机，只需用电脑管理维护）。另一种是申瓯SOC1800录音盒具有价格低的上风，也无必要配电脑工控机开机,采用WEB管理体例，内置硬盘；外置式SOC1800数字录音只对调度台上的2-4部总机录音,即所分分同与调度室之间通话录音,不能分机与分机之间录音。申瓯录音最大上风是48V直流供电停电也录音 ，不必要天天管理。总之目前老式工控机或电脑加PCI录音卡的体例也早镌汰！并且停电或电脑死机或录音软件没有启动无法录音等瑕玷！

◆ 矿用电话耦合器或称安全栅KTA16：(必配井下旌旗灯号安全隔离) ，本公司采用先辈集中板卡式，比单体耦合器成本高，质量稳固，防雷功能壮大！是调度体系主机旌旗灯号与本安防爆电话机的关联设备，是煤矿安全中心隔离设备。其作用是隔离干扰旌旗灯号，防止电话机线路过压和过流，从而确保井下通信电话安全工作和工作场所安全。完成安全场所与伤害场所的生产调度指挥和通信联系义务。（必须具有煤安证及防爆证！KTA16A安全标志证号：MHA050005 防爆证：1084356）。比单体式耦合器更好。

◆ 卡接式保安配线架VDF: 适用于调度体系主机与出线端连结(一样平常是通讯电缆或电话线），接线排采用德国科龙卡接模块;可配上保安排具有过压珍爱功能；也可配上保安单元具有过压过流及接地告警等功能(本体系采用德国科龙模块)

◆ 主机后备电源（山特电池组48V38-100AH）：是调度体系停电有力的保障。本方案采用美国山特ST免维护蓄电池组，完万能在停电情况使用10-20个小时安全生产调度指挥通信联系义务。

◆ 触摸屏软调度台：调度台是进行详细操作的平台。调度员可以通过调度台观察所有调度用户的使用状况，进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。调度台采用触摸软调度台.

◆ PC电脑调度终端维护：通俗电脑配置本体系要求不高(只必要有串口及网络口)；终端维护的作用是控制与维护数字调度主机的工作，包括人机对话、数据管理、维护、会议电话管理和计费管理等功能。还可以查听或听取或管理录音文件等（必须配，要求不高，建议用户自行采购）

◆ 通信调度体系布线体系：地面由通俗市话通讯电缆HYV 、电缆分线盒 、电话机接线盒等组成不作细致要求！井下电话必须具有有煤安证及防爆证，由矿用通讯电缆MHYAV或MHYV(线径0。5到0.8mm。国标要求0.8) 、矿用电缆分线盒或接线盒、本安防爆电话机等组成。（井下必须具有煤安证及防爆证！本体系保举采用四川九洲电缆或新世纪电缆厂，天津电缆一分厂等）

◆ 调度联络终端设备: 地面上采用通俗电话机,井下必须配本安防爆电话机或扩音电话机）

◆ 机房专用接地线：自行安装

◆ 机房专用UPS电源1-8KV,建议考虑机房团体电源，本体系不含此设备！

四、触摸屏调度通信体系特点

    体系硬件采用Winbond8位微处理器及美国国家半导体公司、美国莱迪思公司的超大规模通讯专用集成电路，并采用CPLD\FPGA等可编程器件，整机技术先辈、集成度高以及高速处理数据的能力。

1.标准机架结构：所有线路板采用热插拔技术设计，方便拆卸，大大减轻了安装人员的工作难度。

2.主控板采用先辈的贴片技术，并配置超大容量集成芯片，具有高速处理数据能力；

3.双热备份：主控板，一次电源均可进行双套热备份，并在切换过程中体系内所有效户通话不停止。

4.壮大的组网功能：中继接口雄厚，提供E1、E/M、环路、VOIP、光纤等接口，E1支撑NO.7、NO.1、PRI、QSIG、R2、V5等信令，方便完成各种接口之间的汇接调度，适应日益发展的电信营业的改革更新。

5.Flash历史通话记录话单闪存：采用超大容量Flash话单闪存储存体系，有海量话单存储的能力，在离开电脑话务台的条件下仍可储存多达200万条自力话单，同时具有非易失性。

6.双电源供电（选配）

SOC-4820/1000智能型高频开关整流模块是专为调度程控交换机而设计的高服从、高性能、高稳固的-48V通讯电源。它采用国际最先辈的电流模式PWM技术和最稳固可靠的电路拓朴结构。

1）在正常情况下，双电源同时处于工作状况，维持整机工作。若其中一电源出现故障，将由另一电源提供整机工作电压。

2）在整机正常工作情况下，能同时给电瓶充电，停电时会主动切换，由电瓶供电保证机器正常工作。

7.会议调度功能壮大：采用DSP技术，音质清晰，设置天真；

8.提供所有传统的调度功能：如一键纵贯、主叫号码表现、组呼、全呼、强拆、紧急呼叫、应答、录放音、会议等功能。

9.行政功能：具有计费、用户权限、转移呼叫等用户调度主机功能，实现行政调度二合一。

10.调度台组：可接多个调度台，实现分组调度，组内共享信息、协同工作。

11.调度接口的延长：体系提供调度接口为RS232，因为其特征决定传输距离不能超过15米，但可通过422转换器延伸传输距离，最多可达1.5公里，另外通过传输设备可无穷延长。

12.IP-PBX多媒体调度体系(选配功能另加价)

是自立研发、生产的智能、多用、可靠的集语音、数据和图象于一体的多媒体营业终端。IP-PBX体系以成本低、服从高、受地理分布限定少、可用性与适应性强、可实现集中管理与控制等上风，正渐渐成为融合通讯体系的主体。

13.可实现电话扩音广播功能（选配）

扩音振铃功能可以调节1-5声主动摘机启动扩音功能,扩音功率5-15W,具有防水防防爆功能。并可以接振铃时警灯闪烁。

14.可实现网络IP扩音广播功能（选配）

支撑光纤环网，可接SIP本安防爆电话机，也可以接SIP扩音电话机

15.可与无线通信体系（WIFI本安手机）对接

16.内外线多方电话会议

体系支撑多组电话会议功能，内外线可自由组合，充分发挥其作为办公通讯最佳选择设备的优胜性。

17.体系采用超大容量 Flash历史记录话单储存体系

18.采用三级防雷击珍爱，并通过 K20抗雷击测试；外接端口（用户电路、中继电路）具备过压过流珍爱，即便误接 220Ｖ交流电源也不会损坏。

19.低功耗、节能省电

整机由高集成度、低功耗集成电路和电子元器件组成，平时整机处于低功耗状况，只有在摘机通话时响应分机才会进入工作状况，因此节能省电。

五、触摸屏调度体系功能简介

1、专用调度功能

一键到位、一机多号，电话号码与名字存储，实现快速单键拨号。

◆拨打电话体例天真

直接按用户单键，话机主动免提拨号或摘机数字拨号。

◆通话快速拆线

调度员通话时，可将当前通话拆断，并转为拨号音，使处于拨号状况。

◆话务转接

内外线通话后，如又要联系其他人，调度台直接拨所需分机号码或按用户单键即可。

◆强插功能

当呼叫某分机，而该分机在通话时，直接按该分机键，可直接插入该分机通话话路进

行三方通话。强插三方通话后，被插分机挂机，还可为另一方转接至其它分机；调度员挂

机恢复原来通话。

◆强拆功能

当某个用户或中继长时间占用，可直接按响应的分机键或中继键两次拆断通话，分机听忙音、中继复原。

◆可设多个分调体系可将一台调度机假造成相对自力的多台调度机，不同的调度组之间可实现完全隔离。

◆主动键权

调度台为双席调度，左右两手柄分别完成雷同或不同功能。‘键权’指示灯长亮透露表现调度台的表现及所有操作都针对该席位。双席都工作时，按键的操作权主动追随摘机的手柄，也可强制切换操作权；其中一个先挂机，键权主动追随正在通话的席位。

◆免提挂机

席位话机在免提或使用麦克风状况下，按键可直接挂断电话。

◆远端调度主机、调度机集中维护

◆按键灯多种状况表现

根据指示灯颜色转变表现各调度用户及中继的工作状况，并对用户进行强插通话，或强制拆线。

◆电话会议

按“会议键”即可召开体系预先定义的电话会议。

◆一时会议

调度总机提机，按“一时会议”键，再按用户键区的响应用户键调集会议成员，前8个参加会议分机具有谈话权。在会议状况中，使参加方有谈话权调度分机在会议中按话机R键（或拍叉簧）申请谈话，调度员按“会议谈话”键，该键指示灯亮，再按欲谈话的分机对应按键，即给该分机谈话权。

◆强制用户退出会议

调度员在“会议谈话”键灯灭的情况下，直接按对应的调度分机即可使其退出会议。

◆监听

调度总机摘机，拨响应的饬令加必要监听的用户分机号码，就能够在该用户不知的情况监听通话。

◆紧急呼叫

调度分机摘机拨体系预先设置的紧急号码，即可呼叫调度总机，并在调度台上表现急呼叫状况，发出声光报警提醒调度员有紧急呼叫。

◆选择接入

调度员按调度台上的“选择接入”键，在指示灯亮时，组内多部调度分机呼叫调度总机，则调度总机不振铃，调度员可摘机按响应的调度分机键优先接听该项调度分机。

◆夜服功能

调度员可将调度分机设成夜服分机，并按调度台上的“夜服”键即可进天黑服功能，组内调度分机呼叫调度总机时都将会转到夜服分机上。

◆振铃区分

对调度分机通俗呼叫与调度呼叫有区分振铃功能。

◆全忙提醒

在几部已设调度总机全忙的情况下，组内其他调度分机再呼调度总机时，调度台上有全忙声光提醒，提醒调度员有新的呼叫。

2、人员管理

为保证体系的安全性，体系可设定操作人员级别和操作权。

3、长途维护

用户可直观查看和修改远端用户所有体系参数，实时状况监控，并可对每个站点进行系

统参数备份和参数恢复。

实现长途管理方法有三种：E1实隙半永世连接，Internet局域网或MODEN拨号实现长途登陆管理。

4、可配接数字式专用话机

采用两线制的ISDN(2B+D)通讯体例，在不改变原有布线体例的前提下实现了数字通讯功能，同时该数字话机还可外扩一个通俗话机。

5、汉字表现功能

调度台具有分机用户和中继名称的汉字表现功能。分机和中继名称可以通过维护终端进行设置。

6、主叫号码表现功能

调度台及有来电表现功能的用户能主动表现主叫号码。

7、具有故障主动诊断体系

故障定位到板，用户电路、中继电路等可定位到路。

8、高可靠性

外接端口具备过流、过压珍爱功能；K20防雷措施；系扩容；同时本机配有专用二次开关电源和48V电瓶接口，市电正常情况下，机器给电瓶充电，市电断电后由电瓶供电，相互之间主动切换。

六、触摸屏调度体系技术指标

6.1 调度主机参数

1) 数字交换结构

数字制式：数字时分A率2.048Mb/sPCM体系

交换网络：内外线256×256无壅塞单T网络和256×256TS扩散网络

内外线1024×1024无壅塞单T网络和1024×1024TS扩散网络

2) 外设接口

提供两个标准的RS232串口，可以同时提供一个6口的串口扩展器，可与多个电脑及调度台连接，分别工作于综合监控、人机对话、历史记模式。

3) 传输特征

分机—分机2～7dB   分机—中继2～7dB

4) 衰耗频率失真

400～600HZ-0.6～+1.5dB

600～2400HZ-0.6～+0.7dB

2400～3000HZ-0.6～+1.1dB

5) 输入电平增益转变

输入旌旗灯号电平范围电平输出非线性转变范围

-40dB～+3.0dB±0.5dB

+3.0dB～-40dB±0.5dB

-40dB～-50dB±1.0dB

-50dB～-55dB±3.0dB

6) 拨号体例：脉冲、音频

脉冲接收：脉冲速度8～14脉冲/秒，脉冲断续比（1.3～2.5）：1，脉冲位间

隔≤350ms；脉冲转送：脉冲速度10±1脉冲/秒，脉冲断续比（1.6±0.2）：1；

中继用户二次拨号：脉冲速度10～12脉冲/秒，加速度<10%。

接收电平

双音频输入时单音频接收电平范围-4~23dBm，双音频电平差≤6dB。

音频接收时，接收电平如下图：

7) 串音衰减＞70dB(1100Hz)

慎重杂音≤-65dBm非慎重杂音≤-40dBm

话务量：用户0.2Erl中继0.7Erl

呼损率：本局＜1%出局＜0.5%

对地不平衡度：300～600Hz≥40dB600～3400Hz≥46dB

用户馈电电流≥18mA环路电阻R≤1KΩ

绝缘电阻R≥20KΩ线间电容C≤0.5&micro;F

电源杂音≤2.4mV

8) 微机配置要求:

PC486DX以上。具有串口RS232,网络口RJ25,小音箱等。

9) 软件配置要求：

本体系可在Microsoft简体中文版Windows各种操作体系下运行。

10) PC连接距离：通俗距离≤30m，配置422接口≤1Km。

6.2  触摸屏调度台技术参数

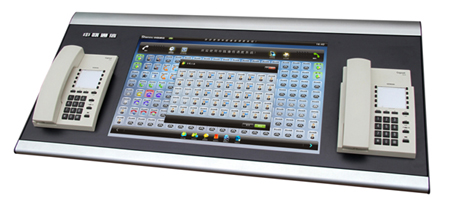

触摸屏调度台是一款全新设计的22寸16:10宽屏、高亮度LCD液晶表现屏工业级触摸屏调度台，造型美观大方。它集成工业级低功耗嵌入式主板，电阻式触摸屏，液晶表现屏的亮度、对比度等可调节，具有关屏进入待机节能模式。

v 支撑多种串口通讯速率与调度主机进行通讯；

v 串口通讯标志表现，方便操作人员查看判断与调度主机的通讯状况；

v 液晶表现屏的亮度、对比度等可调节，具有关屏进入待机节能模式；

v 同步校准表现调度主机当前日期与时间；

v 多种按键音可供操作选择；

v 支撑翻页功能；

v 在屏幕左右两边增设了各8个(共16个)特别功能键，可根据必要设置成通俗用户键会议组键 和快捷翻页键；

v 可在台子上直接进行会议组设置(增长成员，删除成员)；

v 在屏幕上部居中位置实时刷新表现调度信息；

v 操作员根据不同键的图外形态信息来判断响应电话的通话状况；

v 支撑双电源热切换。

v 整机重量: 12 KG

v 总体尺寸: 907mm(长) × 435mm(宽) × 62mm(高)

  (前高为25mm,后高为60mm,安装话机后高度为100mm)

v DC：13.5V± 0.3V（外置电源适配器）

v DC：48V±10V（外部直流电源或蓄电池）

6.3 调度录音技术参数

6.3.1.环境指标

环境温度：0℃～55℃

相对湿度：10%～95%

环境噪声：≤60dB

大气压力：86-106Kpa

6.3.2.电气指标

电源输入电压：交流 220V/50Hz 直流供电：48V

整机功耗≤10W

160G硬盘可录音5000小时以上

录音文件格式是wav，G.711Alaw

6.3.3.物理指标

SVR内置在线录音板：占程控交换机2个用户板位，所有分机和中继均可开启在线录音功能。

6.3.4 SOC1800录音盒尺寸：440mm×243.5mm×44mm 标准19英寸1U机箱

6.3.5电话录音卡：采用PCI插入电脑体例（老式，不采用）

6.4  井下本安电话耦合器参数(安全栅)

   最高直流开路电压：≤52V

   最大直流短路电流：≤35 mA

   最高铃流开路电压：≤90V（25±3Hz）

   最大铃流工作电流：≤35 mA

   传输衰耗：≤2dB

   外型尺寸：400×360×130mm（团体式）

   整机重量：7.5Kg（团体式）

6.5  卡接式保安音频配线架（配线箱或柜线柜）

采用标准用19英寸配线机架，科龙配线模块,卡接割线瞬间完成； 卡接线内阻0.4-0.8mm，外径0.7-1.0mm ；接触可靠：卡接簧片具有高强弹性，接触电阻小于2mΩ，触点反复卡接200次，接触电仍小于3mΩ，每根线接好后，拉脱力大于25N（芯线Φ0.4mm）。

6.5.1过压防雷保安排使用环境：

    温度：－10℃～＋45℃

    相对温度：≤85%（＋30℃）

    大气压强：70kpa～106kpa

    绝缘电阻≥1000MΩ

    直流击窜电压：190～260

    冲击击窜电压：≤800（在1kv/as上升率时）

    耐脉冲电流：100A（10/1000us 300times）

    耐脉冲电流：10KA（8/20us 10times）

    耐交流电流：10A

    过保持电压：135V

    极间电容：＜3PF

    横向电压持续时间：≤200ns

    能承受40～60HZ正弦波，有用值为1000V的交流电压、历时1分钟无击穿和飞弧征象。

6.5.2保安单元技术参数：(过流、过压熔断珍爱)

1.绝缘电阻≥1.0×103МΩ

2.直流击穿电压：190～260V

3.脉冲击穿电压：≤800V（在1000V/us上升率时）

4.耐交流电流：5A

5.耐脉冲电流：2.5KA

6.零功率电阻：≤22Ω

7.不动作电流：100mA,60s不动作（测试电压60V DC时）

8.失效珍爱性能：当放电管的放电电流达到2.5A时，放电回路中a(b)线在15秒内接地并产生告警指示

七、触摸屏调度台说明

1、调度台概述

调度体系与交换机不同，不能仅仅限于通俗的电话呼叫，而是要在其上完成指挥生产、

和谐工作、一键到位等功能。调度机与交换机不同的应用面，形成其在当代通讯网中不可替

代的特别地位，同时也形成了调度机特别的功能要求。

如今，随着当代化生产分工，工作越来越复杂，调度网对调度机的功能和技术要求越来

越高。各种接口应用日渐增多，这就要求调度机进步档次，增长新功能。

调度台是调机体系的紧张组成部分，行使触摸屏调度台，调度员能通过用户或中继按键指示灯的颜色直观地掌握用户话机或中继的占用情况，通过直接点按用户键即可实现呼叫用户等操作，所需操作大为简化，进步工作服从。通过操作调度台可以方便地进行内外线呼叫，应答转接，调集会议电话等各种功能操作。

调度机可同时支撑多个调度台，每个调度席位之间相互自力，不因一个调度台的故障而影响其它调度台。调度员可通过调度台进行强插、强拆、短时监听、代接等多种操作。

2、触摸屏调度台操作说明

调度台由调度话机和触摸屏组成。每个调度台左右各一个相互自力的调度电话机，；主机至各调度台最长直接通信距离可达15M，通过转换器可延伸到1.5KM。

1）调度话机

调度话机用于调度员与部属各分机通话使用，每个触摸屏调度台左右配置一个调度话

机，同组内最多可设置8个。这些调度话机共用一个（调度）键盘。每个键盘配置调度话机

的多少，可根据现实必要来确定，并需在维护终端上进行设置。

2）触摸式键盘

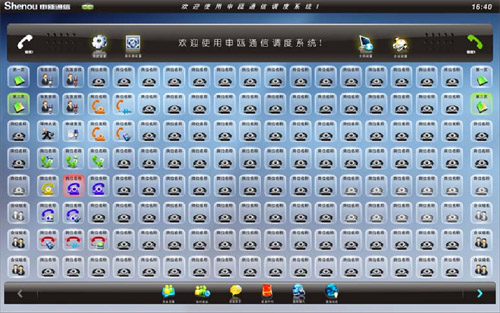

触摸式键盘的液晶触摸式操作键盘如下图：

触摸式键盘操作键盘由体系设置区组成。

特别键区、用户键区是调度员向主机发出的操作饬令，这些按键只有调度话机摘机后才

有用，如许可以有用防止“随意按键”而引起的误操作。

触摸屏上按键以不同的颜色、图案表现用户、中继、功能键等的当前状况。每一个用户

键代表主机中的一个分机用户，每一个按键上都在不同的状况都有各自不同的图案颜色，可

以表现出用户的多种状况。按中继键可以使调度话机直接出局。

八、触摸屏调度体系机房主机图

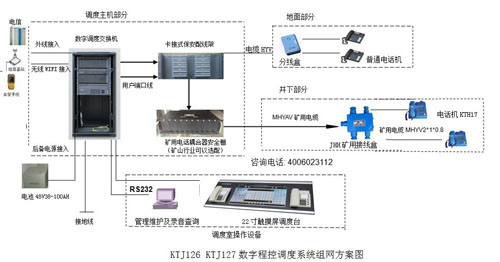

八、触摸屏调度体系方案图
