乘达智能64路电话电话光端机

64路电话电话光端机 规格书

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供1-64路电话接口；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

基于自主知识产权的集成电路；

• 语音口支持FXO/FXS，FXO口与程控交换机对接，FXS口与用户的电话机相连;

• FXO/FXS电话接口，支持来电显示功能/反极性计费/传真功能；

• 电话接口支持两边站点的相互放号功能；

• 多种电源方式可选：AC220V、DC-48V/DC24V等；

• 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准。



• 光纤部分

光口：1

光纤：单纤/双纤

光纤接口：FC/SC/ST/LC(SFP)

波长：850nm/1310nm 多模；1310nm/1550nm 单模

无中继传输距离：0~2Km(多模)；20~120Km(单模)

典型发射功率:

  单模1310/1550nm：≥-9dBm

  多模850nm：-18dBm

  多模1310nm: -25dBm

接受灵敏度范围：-28dBm~- 40dBm

• FXS 用户电话口

振铃电压：  75V
振铃频率：  25Hz
二线输入阻抗： 600Ω(摘机)
回损：   20dB

• FXO 中继口

振铃检测电压：  35V
振铃检测频率： 17Hz-60Hz
二线输入阻抗： 600Ω(摘机)
回损：   20 dB

• 电气和机械特性

  系统电源：     AC180V ～260V；DC –48V；DC +24V

  功耗：   ≤5W

  外观结构:       (长×宽×高)  485*138*45mm 机架式

• 环境指标

  工作温度：  -10℃—+60℃

  储存温度：  -40℃—+85℃

  工作湿度：  0%—95%（无凝结）

  MTBF：   ＞100,000小时

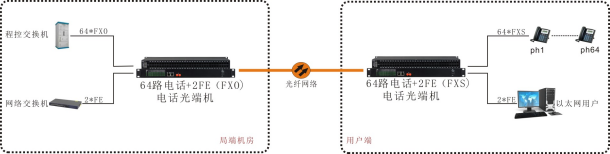

方案：
